数据采集卡与模拟量模块在工业控制系统中的选型要点解析

日期：2026-09-20 标签：数据采集卡，模拟量模块，IO控制板，工业控制

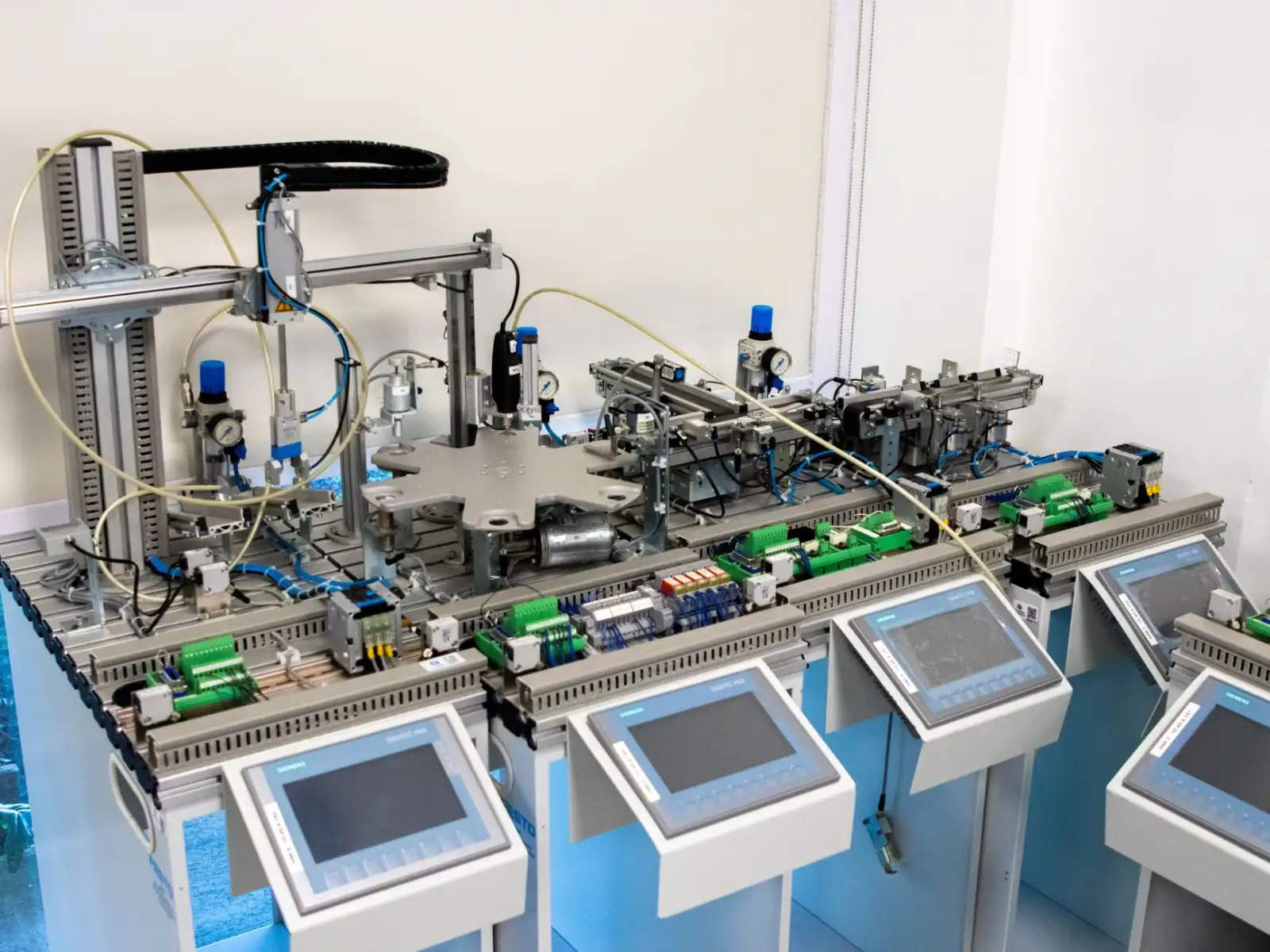

工业信号链的起点：为什么选型决定系统上限

在工业控制现场，无论是产线状态监测还是闭环调节，前端信号采集的精度与响应速度往往决定了整套系统的表现上限。数据采集卡、模拟量模块与IO控制板作为信号链的入口，承担着将传感器物理量转换为可处理数字量的关键任务。选型不当，轻则引入噪声干扰，重则导致控制逻辑误判。本文结合渝中区音迪娱网络技术在实际项目中的经验，梳理几个核心选型维度。

分辨率、采样率与通道架构的权衡

分辨率决定了能分辨的最小信号变化。12位分辨率在±10V量程下理论精度约4.88mV，而16位可达到约305μV。对于称重、张力检测等微变信号场景，16位甚至24位模拟量模块是必要选择。但高分辨率不等于高精度，还需关注积分非线性、温漂等指标。

采样率方面，遵循奈奎斯特准则的同时要留足余量。监测50Hz工频信号，理论上100Hz即可，但工程中通常取10倍以上，即1kHz以上，才能捕捉瞬态尖峰。多通道数据采集卡需注意是否支持同步采样——轮询架构在通道间存在时间偏斜，对相位敏感的多路分析（如功率测量）会造成误差。

电气隔离与抗干扰设计

工业现场的地环路和共模干扰是精度杀手。选型时优先考虑带光电隔离或磁隔离的IO控制板，隔离电压通常要求1500V以上。差分输入比单端输入抗共模干扰能力更强，长距离传感器走线建议一律采用差分接法。此外，屏蔽层单端接地、信号线与动力线分槽敷设，这些施工细节比器件本身更能决定最终信噪比。

接口协议与系统集成的匹配

当前主流数据采集卡接口包括PCIe、USB、以太网和EtherCAT。PCIe适合高吞吐、低延迟的机箱内应用；USB便携但实时性受主机调度影响；以太网和EtherCAT则天然支持分布式部署。选型时要确认驱动是否支持所用操作系统与开发环境，例如LabVIEW、C#或Python，避免集成阶段才发现缺少API。

通道数：预留20%余量，便于后期扩展
量程可配置：软件可选±5V/±10V/4-20mA，提升通用性
触发与时钟：外部触发输入和时钟同步接口对多卡级联至关重要

常见问题：精度够但数据跳动大？

不少工程师反馈模块标称精度达标，实际读数却跳动明显。排查顺序建议：先检查传感器供电是否干净，再确认信号地是否与采集地单点连接，最后查看软件端是否开启了均值滤波。多数“精度问题”本质是接地与屏蔽问题，而非模块本身缺陷。
